Основная цель, при разработке Колибри-1000 Water заключалась в создании надежной современной установки с максимальной защитой от размораживания калорифера, но при этом абсолютно не прихотливой в эксплуатации. Так же стояла задача сделать ее настолько законченной и самонастраивающейся, что бы монтаж ее не требовал специальных профессиональных навыков.
Удалось сделать простое согласование гидравлических характеристик смесительного узла установки с характеристиками различных систем водоснабжения без применения дорогостоящих дифференциальных манометров и прецизионных балансировочных клапанов. Совместно со специалистами фирмы Danfoss была разработана схема смесительного узла с автоматическим выравниванием сопротивления на трехходовом клапане посредством установки автоматического перепускного клапана на входе. Таким образом оборудование поступает к потребителю полностью настроенным в заводских условиях и не требует в момент монтажа дополнительных регулировок.
В ближайшей перспективе по данной схеме планируется выпуск установок на 500, 2000, 3000 м³/час.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Готовый к эксплуатации прибор с функциями самонастройки
- Компактные размеры
- Низкий уровень шума
- Вентилятор с встроенными амортизаторами
- Максимально надежные европейские комплектующие
- Интеллектуальная система управления с LCD сенсорным цветным дисплеем производства GTC
- Эффективный, компактный четырех рядный калорифер
- Встроенный воздушный клапан оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающей клапан при обесточивании установки или при угрозе размораживания калорифера
- Механизм герметичного прижима пылевого фильтра, препятствующий проникновению мелких частиц пыли минуя фильтр
- Определение степени засорённости пылевого фильтра и отображение показаний в % на дисплее
- Автоматическая система обезвоздушивания, состоящая из 2х автоматических клапанов выпуска воздуха
- Термостатическая система защиты калорифера от завоздушивания, защита представляет собой дифферинциальный термостат сравнивающий температуру выходящей воды с температурой наиболее подверженной риску завоздушивания части калорифера
- Дополнительная защита температуры воды на входе в смесительный узел
- Трехходовой седельный клапан, управляемый автоматикой, регулирует количество теплоносителя в смесительном узле. В отличие от обычно применяемых поворотных, седельные клапаны отличаются более высокой точностью регулирования, долговечностью, а так же эти клапаны практически не подвержены «закисанию» во время длительного простоя, например в теплый период года
- Балансировочный вентиль с расходомером жидкости для настройки расхода воды через смесительный узел. Применяется в тех случаях когда слив перегретой воды, проходящей через бай пас смесительного узла и перепускной клапан, в обратную магистраль не желателен (опционаольно)
- Вариант исполнения - левая и правая

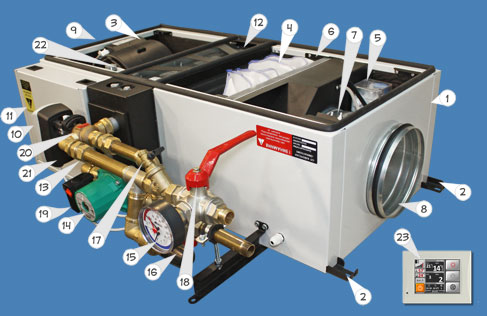

КОМПЛЕКТАЦИЯ
.jpg)
- Корпус несущий
- Управляющая автоматика
- Вентилятор центробежный (EBM Papst, Германия)
- Пылевой фильтр
- Датчик засорённости воздушного фильтра
- Механизм фиксации пылевого фильтра
- Клапан воздушный с электроприводом (Belimo, Швейцария)
- Входной фланец
- Выходной фланец
- Кронштейны для крепления установки
- Клеммы для внешних подключений
- Водяной нагреватель для прямоугольных каналов (Лиссант, Россия)
- Смесительный узел (опрессованный)
- Циркуляционный насос (Wilo, Германия)
- Термоманометр (Watts, Германия)
- Клапан перепускной угловой (Watts, Германия)
- Фильтр сетчатый латунный со сливным краном (Danfoss, Дания)
- Трехходовой шаровый кран с Т- переключением потока (Itap, Италия)
- Воздухоотводчик (Valtec, Италия)
- Трехходовой регулирующий клапан (Danfoss, Дания)
- Электропривод трехходового клапана (Danfoss, Дания)
- Термостат (Danfoss, Дания)
- ЖК пульт управления
- Датчик температуры воздуха канальный (в комплекте)
- Температурный датчик обратной воды
Технические характеристики.
- Скорость вращения вентилятора 1 2 3
- Производительность, м³/час. 505 715 1000
- Уровень шума на входе в установку, dB 33 37 40
- Уровень шума на выходе из установки, dB 42 44 56
- Расчётная температура теплоносителя, °C 60-80
- Мощность вентилятора, кВт 0,36
- Мощность нагревателя, кВт 18.5 (при 90°С воды)
- Напряжение питания, В / Гц 220-230 / 50-60
- Кабель электропитания, мм² 3 × 1,5
- Кабель пульта управления UTP 2 × 2
- (две витые пары)
- Габаритные размеры, мм 1059 × 465 × 343
- Вес, кг 55
- Класс защиты IP20
- Размещение Внутреннее
- Степень очистки воздуха Пылевой фильтр EU 4
- Режим работы Непрерывного действия
- Поддержание заданной температуры приточного воздуха, °C В диапазоне +5...+30
- Условия эксплуатации: Температура входного воздуха, °С -26 / +50
